【知识点】双代号网络图绘图规则

1.按照已定的逻辑关系绘制。

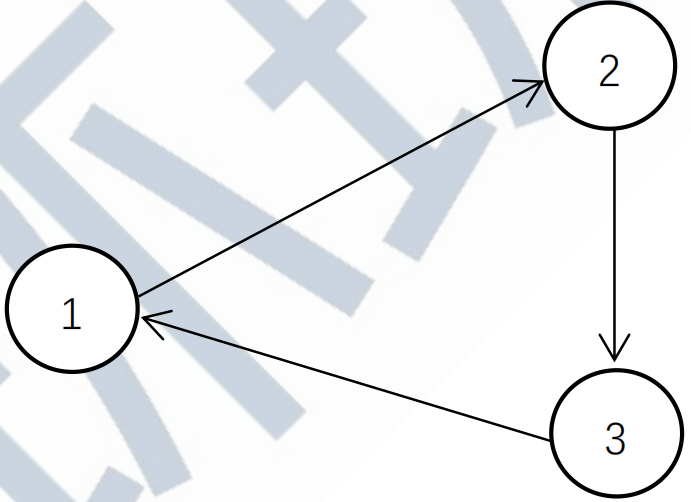

2.严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。

3.箭线(包括虚箭线)保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

4.严禁出现双向箭头和无箭头的连线。

5.严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。

6.严禁在箭线上引入或引出箭线

当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时，可将多条箭线经一条共用的垂直线段从起点节点引出，或将多条箭线经一条共用的垂直线段引入终点节点。

7.尽量避免网络图中工作箭线的交叉。

当工作箭线交叉不可避免时，可以采用过桥法或指向法处理。

8.只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。

9.节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。
